手扳閥原理：
手扳閥是采用手動推動或撥動的換向閥。手扳閥，依次包括前蓋、閥體和后蓋，所述閥體內設有一通道，通道內置有閥芯桿，前蓋內設有鋼珠，控制手柄的內端與鋼珠接觸，所述閥芯桿的前端也與鋼珠接觸，閥芯桿的后端已后蓋之間設有彈簧。閥體的一側從前到后依次設有S出氣口、P進氣口和R出氣口，另一側從前到后依次設有B腔和A腔，S出氣口、P進氣口、R出氣口、B腔和A腔均與通道連通，且B腔位于S出氣口和進氣口之間，A腔位于P進氣口和R出氣口之間。
當控制手柄控制閥芯桿前移進前蓋后，閥芯桿處于閥體前側位置，A腔和P腔進氣口連通，B腔和S出氣口連通，R出氣口密封;當控制手柄在偏心的作用下，通過鋼珠推動閥芯桿向后移至閥體內后側時，A腔和R腔出氣口連通，B腔和P進氣口連通，S出氣口密封。

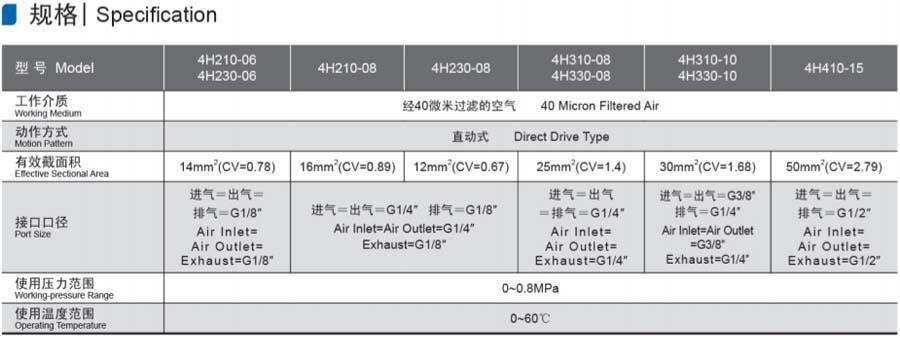

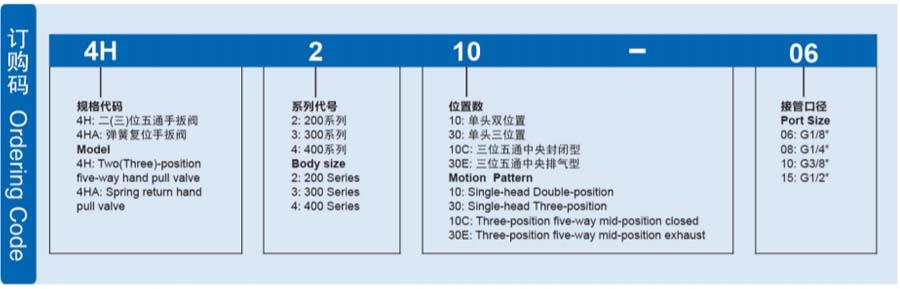

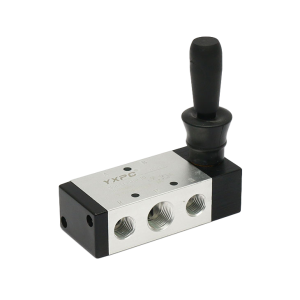

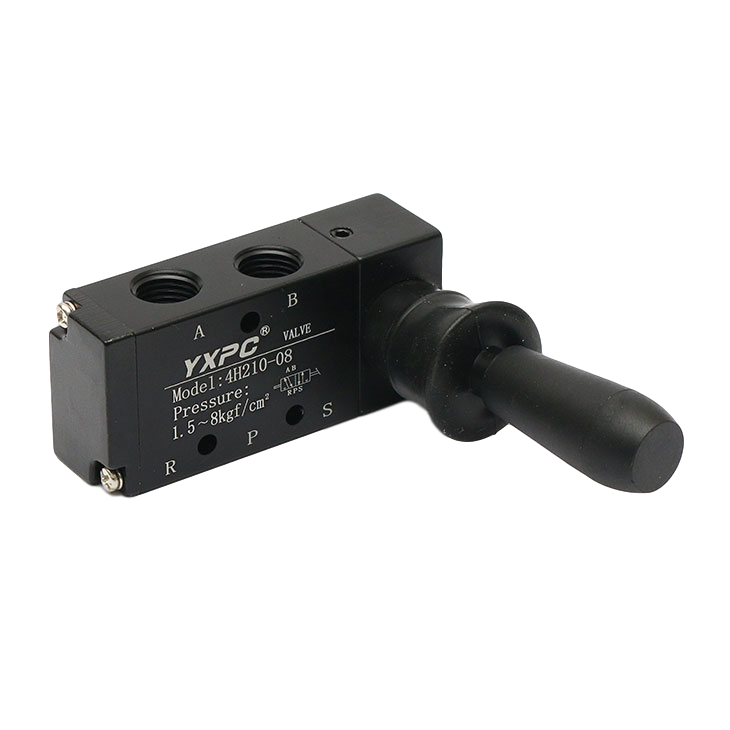

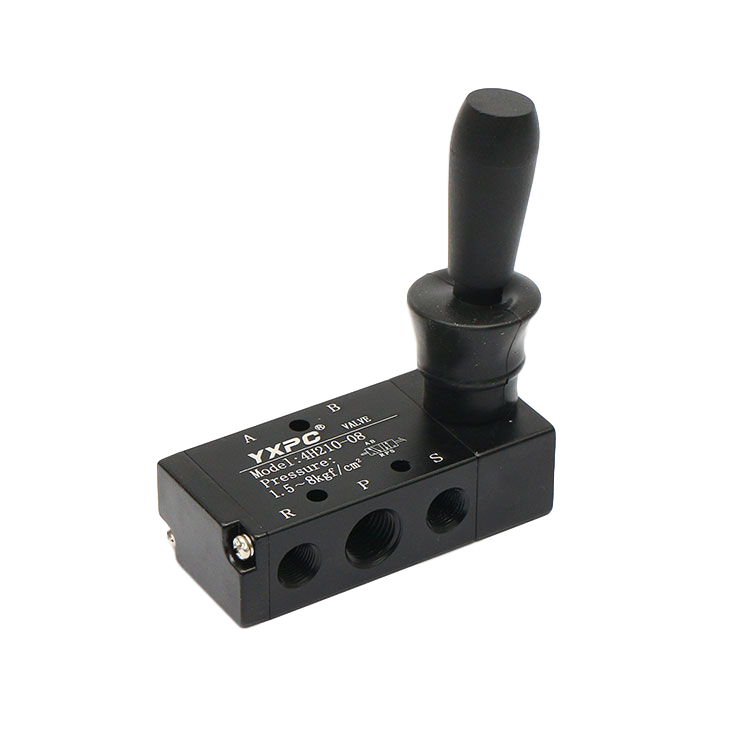

產品型號：4H210-08手扳閥
產品品牌：羽新
產品材質：鋁合金
通道類型：二位五通
連接形式：內螺紋
接管口徑：G1/4、NPT1/4
產品用途：換向
使用壓力：0.15-0.8（mpa）
動作方式：直動式
適用介質：5-50攝氏度
