單氣控閥與雙氣控閥結構有什么不同?
按作用結構原理,氣控?fù)Q向閥可分為:加壓控制、卸壓控制、差壓控制、和延時控制四種。而最普遍使用是加壓控制氣控閥。
單氣控?fù)Q向閥(兩位),在閥的一端開有控制信號,另一端設有復位彈簧。在沒有氣信號時,閥芯在彈簧或彈簧加氣壓的作用下處于原始位置。當有控制信號消失后,閥芯被氣控信號推到另一端(切換),這時閥就輸出或切換輸出壓縮氣體;在控制信號時,閥芯在彈簧的作用下回復到原始位置。
雙氣控?fù)Q向閥(兩位),就是在閥的兩端都開有控制信號口,交替引入氣控信號,控制主閥切換工作。當閥的右端無信號左端引入氣信號時,閥芯被推到右端(切換);當閥的左端無信號右端引入氣信號時,閥芯被推到左端(切換)。在工作時閥的兩端不能同時引入控制信號。雙氣控閥有記憶功能,即在控制信號撤銷后,閥芯就保持在原有信號下工作狀態(不存在復位)。
對于雙氣控的三位五通閥(三位置及以上閥)來說,雙氣控閥除兩端還有中位,兩端交替引入氣控信號時和二位閥左右切換的作用相同;但在兩端控制信號都被撤銷后,閥芯不停留在任何一端,而回復到原有中間位置工作狀態。
氣動流量控制閥也稱氣控閥

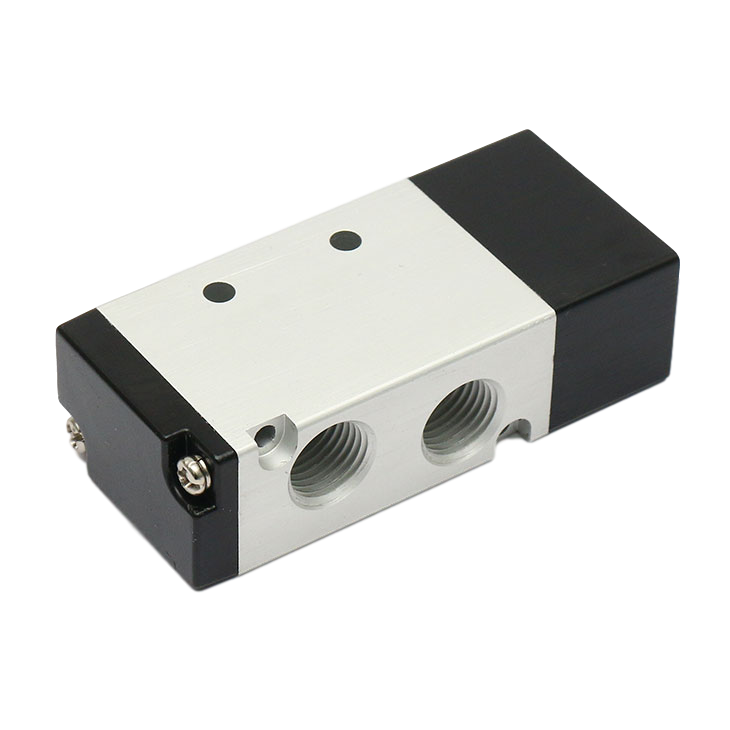

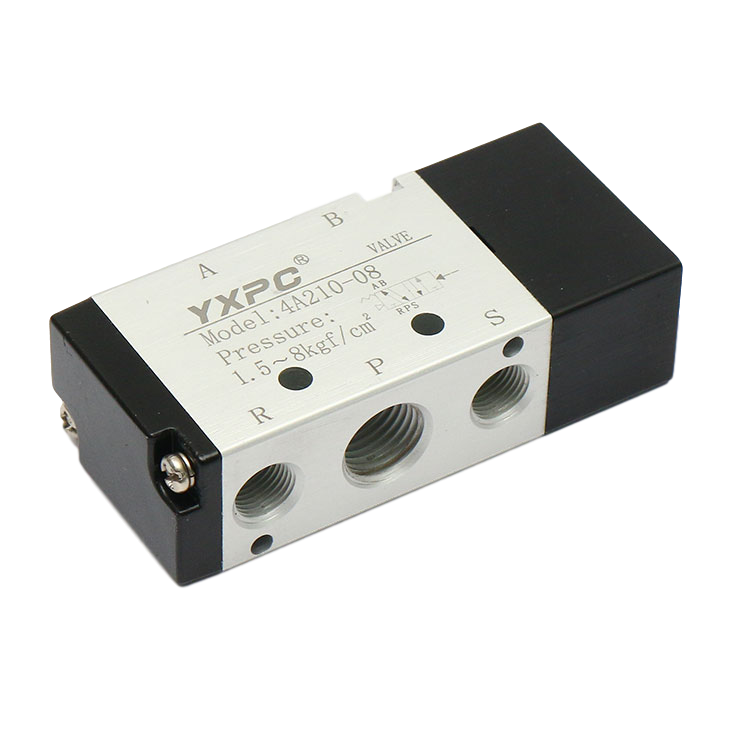

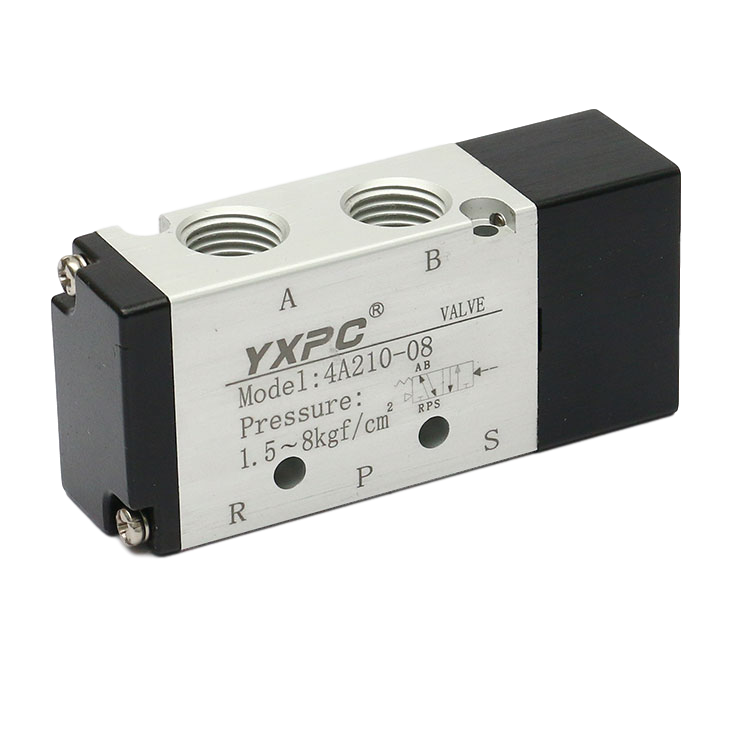

產品型號:4A210-08氣控閥
產品品牌:羽新
產品材質:鋁合金
通道類型:二位五通
連接形式:內螺紋
接管口徑:G1/4、NPT1/4
產品用途:換向
使用壓力:0.15-0.8(mpa)
動作方式:氣控式
適用介質:5-50攝氏度
最高頻率:每秒5次
